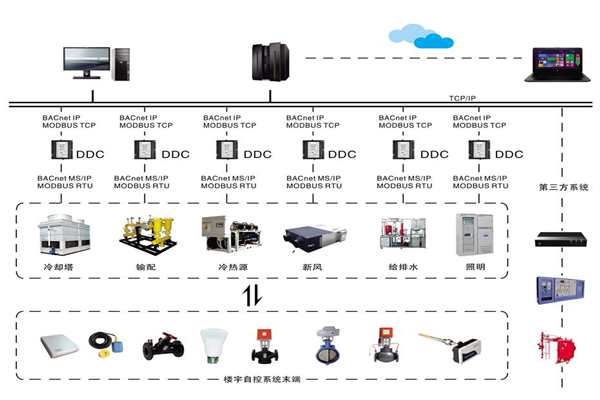

樓宇自控系統的設計首先在了解用戶需求的基礎上，對于各設備的應用情況進行數據收集；其次要設計子系統方案，編制BA系統監控點數表，對各種參數進行統計和匯總，最后由設計人員繪制系統圖紙，并對系統設備進行配置。

1.電源要求

作為樓宇自控系統的主要部分，電源的設計要保證滿足系統內各設備的用電負荷。Ⅰ類系統的電源設計，在有UPS設備的情況下可以采用放射式或者樹干式的供電設計方式；Ⅱ類系統的電源設計，可以采用臨近電源供電的設計方式；含CPU控制器的電源設計，必須維持不低于72h的運行時間，以支撐系統內各類控制器的運行，滿足在特殊情況下較長時間的供電需求。

2.控制器要求

在電源的支撐下，現場控制器只有達到一定的設計標準才能滿足樓宇自控系統的要求。首先，現場控制器要遠離管道、線路等有電磁干擾的設備，以保證順利運行；其次，現場控制器的輸出及輸入要符合系統設備的需求，并預留出不低于20%的余量。現場控制器的設置要綜合考慮系統管理方式，以及安裝、調試、維護的方便性和經濟性，設置位置要相對集中，采取防潮措施。

3.布線要求

電源布線要符合樓宇自控系統的規范要求；網絡通訊可以參照網絡通訊線路環境進行靈活布線；信號線要嚴格選用控制電纜，對信號傳輸線路采取分槽、分管的方式，以保證其運行的獨立性和可靠性；對于網絡控制器和計算機等電子設備，在布線的時候要確保其工作接地與其他弱電工程的共用接地干線之間保持有效連接，以滿足智能樓宇對各電氣設備獨立運行的需求；另外，為保證樓宇自控系統運行的穩定性，還需要為部分線路設置專門的導線。

4.中央控制室選址及設備要求

中央控制室的選址和系統設備的分配都要嚴格遵守安全性原則。中央控制室要盡量靠近控制負荷中心，與強電磁干擾的場所保持15m以上的距離；操作距離要大于1.5m，檢修距離要大于1m；操作臺要根據其排列長度預留出相應的通道，并避免陽光直射；此外，中央控制室要盡量采用抗靜電設備。

以上內容便是樓宇自控系統對于電源、控制器、布線、中央控制室選址及設備要求，作為參考大家可以好好了解一下。
